Cách đấu motor 3 pha 12 đầu dây chi tiết nhất

Motor 3 pha 12 đầu dây là loại động cơ phổ biến trong các ứng dụng công nghiệp, máy bơm, máy bơm công nghiệp, máy nén, băng tải. Việc đấu dây đúng cách sẽ đảm bảo motor hoạt động hiệu quả, ổn định và bền bỉ. Bài viết này sẽ hướng dẫn bạn cách đấu motor 3 pha 12 đầu dây đầy đủ, dễ hiểu và chuẩn SEO.



Giới thiệu về motor 3 pha 12 đầu dây

Motor 3 pha 12 đầu dây là động cơ có 12 đầu dây ra từ cuộn dây stator, cho phép đấu nối ở các ngõ nối sao (Y) hoặc tam giác (Δ). Loại motor này thường dùng cho:

• Máy bơm công nghiệp.
• Quạt hút công nghiệp.
• Máy nén khí, máy khuấy, băng tải.
• Các thiết bị cần vận hành với nhiều mức điện áp khác nhau.

Motor 12 đầu dây giúp lắp đặt linh hoạt, dễ dàng chuyển đổi giữa điện áp cao và thấp, hoặc giữa kết nối sao và tam giác để điều chỉnh tốc độ và mô-men xoắn.

Hình cấu tạo và đầu dây ra của motor 3 pha 12 đầu dây



Nguyên tắc đấu motor 3 pha 12 đầu dây

Khi đấu motor 12 đầu dây, cần tuân thủ các nguyên tắc:

• Đấu sao (Y): Ba đầu dây cuối của cuộn dây (U2, V2, W2) được nối chung, ba đầu dây đầu (U1, V1, W1) đấu vào nguồn điện 3 pha. Dùng khi cần điện áp cao, dòng khởi động thấp.
• Đấu tam giác (Δ): Ba đầu dây đầu của mỗi cuộn dây nối với một đầu dây còn lại của cuộn khác (U1 nối với W2, V1 nối với U2, W1 nối với V2). Dùng khi cần mô-men lớn, điện áp thấp hơn điện áp sao tương ứng.
• Kiểm tra thông số điện áp và công suất motor: Đảm bảo nguồn điện và motor tương thích để tránh quá tải hoặc hỏng cuộn dây.

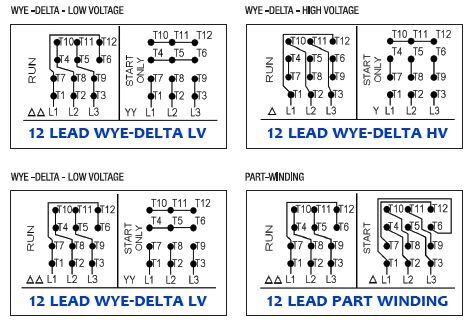

Sơ đồ đấu motor 3 pha 12 đầu dây

Motor 12 đầu dây có các ký hiệu phổ biến: U1, V1, W1, U2, V2, W2, U3, V3, W3, U4, V4, W4.

1. a) Đấu sao (Y)

• Nối các đầu cuối của cuộn dây: U2 – V2 – W2 – các đầu dây còn lại nối chung.
• Đấu các đầu dây đầu: U1 – V1 – W1 vào nguồn 3 pha.
• Dùng điện áp cao, dòng khởi động thấp.

Minh họa đấu sao (Y)



1. b) Đấu tam giác (Δ)

• Nối các đầu dây cuộn theo tam giác:
  • U1 → W2
  • V1 → U2
  • W1 → V2
• Đấu ba đầu dây còn lại vào nguồn 3 pha.
• Dùng điện áp thấp, mô-men khởi động cao.

Sơ đồ đấu tam giác (Δ) cho motor 3 pha 12 đầu dây



Lưu ý: Trước khi đấu, luôn ngắt nguồn điện, dùng dụng cụ cách điện và kiểm tra sơ đồ đấu của nhà sản xuất để đảm bảo an toàn.



Các lưu ý khi đấu motor 3 pha 12 đầu dây

• Xác định rõ loại điện áp nguồn (380V, 220V, 400V…) trước khi đấu.
• Sử dụng dây dẫn và thiết bị bảo vệ phù hợp với dòng định mức của motor.
• Kiểm tra các đầu dây bằng đồng hồ vạn năng trước khi cấp điện.
• Nếu motor chạy ngược chiều, đảo 2 pha bất kỳ để đổi chiều quay.
• Đảm bảo kết nối chắc chắn, tránh lỏng mối nối gây chập hoặc quá nhiệt.

Hướng dẫn cách khởi động động cơ 3 pha theo sơ đồ sao – tam giác

Các cách đấu điện 3 pha phổ biến

• Đấu 3 pha 3 dây: Dùng cho động cơ 6 đầu dây, không có trung tính.
  • Sao (Y): Chụm 3 đầu cuối U2-V2-W2, nối U1-V1-W1 vào 3 pha L1-L2-L3. Dùng cho điện áp pha 220V/380V.
  • Tam giác (Δ): Nối U2-V1, V2-W1, W2-U1, cấp 3 pha L1-L2-L3. Dùng cho điện áp dây 220V/380V.
• Đấu 3 pha 4 dây: Hệ thống 220V/380V gồm 3 pha + 1 trung tính.
  • Tải 3 pha: Nối L1-L2-L3 theo Sao hoặc Tam giác.
  • Tải 1 pha: Nối 1 pha bất kỳ với N, phân bố đều để tránh mất cân bằng.
• Đấu 3 pha 6 dây: Motor 3 pha cơ bản, mỗi cuộn dây 2 đầu.
  • Sao: Chụm U2-V2-W2 tạo điểm trung tính.
  • Tam giác: Nối U1-W2, V1-U2, W1-V2.
• Động cơ 9 và 12 dây: Dùng cho motor đa tốc độ hoặc nhiều bộ cuộn, cần theo sơ đồ nhà sản xuất.

Hình minh họa sơ đồ đấu tam giác (Delta) cho motor 3 pha loại 9 dây và 12 dây



• Lấy điện 1 pha từ 3 pha 4 dây:
  • Chọn 1 dây pha + dây trung tính N để có điện áp 220V.
  • Lưu ý phân bố tải 1 pha đều để tránh mất cân bằng và quá tải dây trung tính.

Hướng dẫn cách đấu điện cho bơm công nghiệp đơn giản



Nguyên tắc cơ bản khi đấu nối điện 3 pha

• Ngắt hoàn toàn nguồn điện trước khi thao tác.
• Sử dụng bút thử điện để kiểm tra trước khi chạm dây.
• Mang đầy đủ găng tay, kính, giày cách điện.
• Kiểm tra nhãn mác động cơ: điện áp, kiểu đấu dây, công suất, dòng định mức.
• Xác định đầu dây motor: U1, V1, W1 (đầu đầu) và U2, V2, W2 (đầu cuối).
• Xác định dây nguồn: 3 pha L1, L2, L3, có thể thêm N và PE.

Cách đấu dây motor 3 pha 380V: Hướng dẫn chi tiết và dễ hiểu



Các sự cố thường gặp và cách khắc phục

• Motor không khởi động: kiểm tra nguồn, kết nối và bảo vệ quá tải.
• Motor chạy yếu: kiểm tra điện áp, tải và cuộn dây.
• Motor phát tiếng ồn: kiểm tra ổ bi, quạt làm mát và kết nối cơ khí.
• Đảm bảo đấu dây đúng để motor hoạt động ổn định và bền bỉ.

Liên hệ chuyên gia kỹ thuật công ty VIMEX



Cách kiểm tra motor 3 pha đảm bảo động cơ 3 pha luôn hoạt động

• Kiểm tra chổi than: Thay mới nếu mòn hoặc hư hỏng (đối với motor có chổi than).
• Kiểm tra cầu chì: Thay cầu chì bị cháy để bảo vệ motor.
• Kiểm tra nguồn điện: Kiểm tra dây, phích cắm, sửa chữa hoặc thay thế nếu hỏng.
• Đo điện áp: Dùng đồng hồ vạn năng kiểm tra dòng điện ổn định.
• Quan sát Stator: Kiểm tra vết xước, bóng do ma sát, thay bộ góp nếu cần.

Top loại máy bơm dầu ăn phổ biến tại VIMEX



Cách đấu motor 3 pha 12 đầu dây không quá phức tạp nếu bạn tuân thủ nguyên tắc đấu sao hoặc tam giác và theo sơ đồ của nhà sản xuất. Việc đấu đúng sẽ giúp motor hoạt động ổn định, tiết kiệm điện, tăng tuổi thọ thiết bị.

Nếu bạn đang tìm motor 3 pha 12 đầu dây, hoặc cần tư vấn lắp đặt motor cho máy bơm, máy nén, băng tải, hãy liên hệ với Công ty TNHH Vimex: 0943.889.440 – chuyên cung cấp động cơ điện 3 pha chính hãng, bền bỉ, giá tốt. Xin cảm ơn!
