Cách nối dây điện 3 pha bị đứt an toàn và đúng kỹ thuật
Hệ thống điện 3 pha là dạng điện năng được sử dụng phổ biến trong công nghiệp, nhà xưởng, và các thiết bị có công suất lớn như máy bơm, động cơ điện, máy nén khí, máy sản xuất. Dây điện 3 pha gồm ba dây pha (L1, L2, L3) và một dây trung tính (N), giúp truyền tải điện ổn định và hiệu quả hơn điện 1 pha.
Tuy nhiên, trong quá trình sử dụng, dây điện 3 pha có thể bị đứt do tác động cơ học, chuột cắn, ăn mòn, hoặc quá nhiệt. Khi đó, việc biết cách nối dây điện 3 pha bị đứt là rất quan trọng để đảm bảo an toàn và duy trì hoạt động của hệ thống.

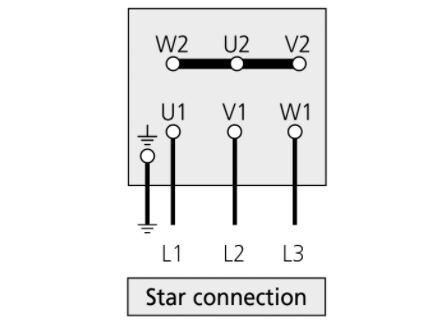

Sơ đồ điện ba pha áp dụng trong bơm công nghiệp
Mục lục
Nguyên nhân dây điện 3 pha bị đứt
Trước khi tiến hành nối dây, cần xác định rõ nguyên nhân gây đứt để khắc phục triệt để và tránh lặp lại sự cố:
- Do lắp đặt sai kỹ thuật, không cố định chắc dây dẫn.
- Lão hóa dây điện hoặc quá tải dòng điện dẫn đến chảy, đứt lõi đồng.
- Tác động cơ học khi di chuyển máy móc, va đập, kéo căng dây.
- Môi trường ẩm ướt, hóa chất ăn mòn làm hỏng lớp cách điện.
- Chuột, côn trùng cắn phá dây dẫn.
Chuẩn bị dụng cụ khi nối dây điện 3 pha
Trước khi thực hiện, cần đảm bảo đầy đủ dụng cụ để việc nối dây được chắc chắn và an toàn:
- Kìm tuốt dây, kìm ép cos.

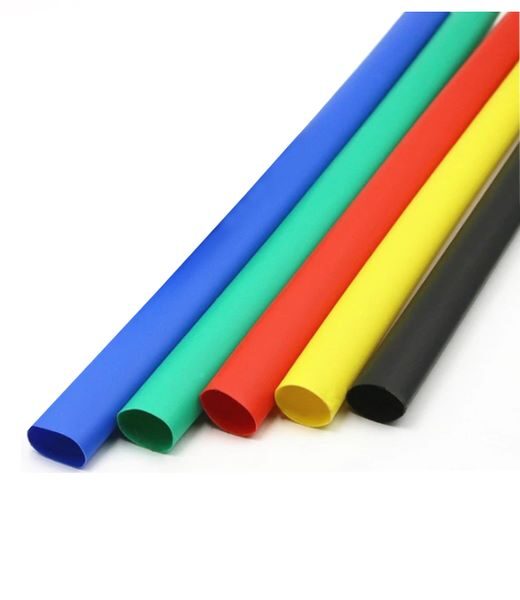

- Băng keo cách điện hoặc ống co nhiệt.
- Cos đồng hoặc ống nối chuyên dụng.
- Tô vít, dao nhỏ, kìm cắt dây.
- Đồng hồ đo điện (kiểm tra thông mạch và pha).
- Găng tay cách điện, giày bảo hộ.
 |
 |

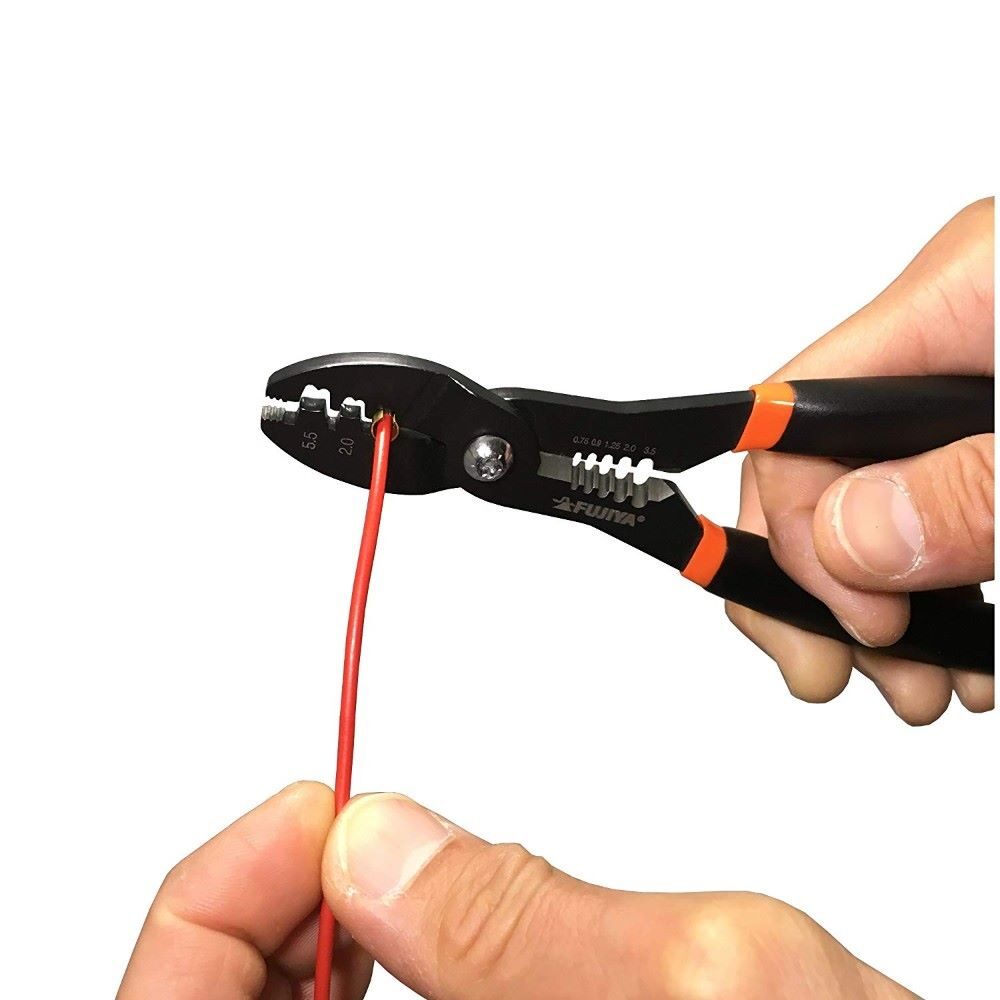

Dụng cụ khi nối dây điện 3 pha
Cách nối dây điện 3 pha bị đứt chi tiết
Bước 1: Ngắt nguồn điện hoàn toàn
Đây là bước quan trọng nhất để đảm bảo an toàn. Hãy ngắt aptomat hoặc cầu dao tổng, kiểm tra không còn điện bằng bút thử điện hoặc đồng hồ đo.
Bước 2: Làm sạch và tuốt đầu dây
Cắt bỏ phần dây hỏng, cháy, oxy hóa. Sau đó tuốt lớp vỏ cách điện khoảng 2–3 cm ở hai đầu dây bị đứt, sao cho phần lõi đồng sạch, sáng.
Bước 3: Chọn phương pháp nối phù hợp
Tùy điều kiện thực tế, có thể chọn 1 trong 3 cách nối dây điện 3 pha bị đứt phổ biến sau:
- Cách 1: Nối xoắn truyền thống
Xoắn chặt hai đầu lõi đồng lại theo chiều kim đồng hồ, sau đó bọc kín bằng băng keo cách điện nhiều lớp hoặc ống co nhiệt. - Cách 2: Dùng cos nối đồng (ống nối)
Cho hai đầu dây vào cos nối, dùng kìm ép cos để cố định chắc chắn. Cách này bền, an toàn và được dùng nhiều trong công nghiệp. - Cách 3: Dùng đầu nối nhanh (connector)
Áp dụng cho dây nhỏ, lắp đặt tạm thời. Tiện lợi nhưng không nên dùng cho tải nặng hoặc môi trường ẩm.

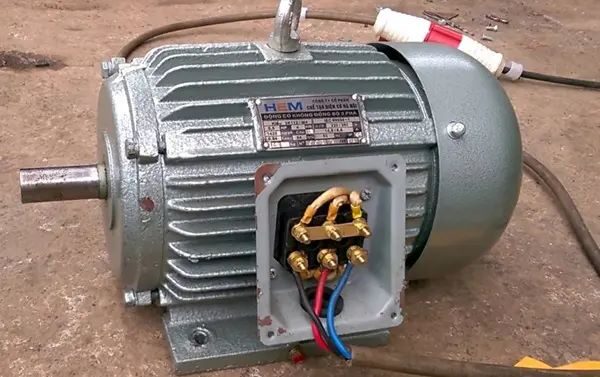

Hướng dẫn cách khởi động động cơ 3 pha theo sơ đồ sao – tam giác
Bước 4: Cách điện và bảo vệ mối nối
Bọc kỹ mối nối bằng băng keo cách điện hoặc ống co nhiệt, đảm bảo không có khe hở. Với hệ thống ngoài trời hoặc nơi ẩm ướt, nên bọc thêm ống gen bảo vệ.
Bước 5: Kiểm tra và vận hành
Dùng đồng hồ đo điện để kiểm tra thông mạch, đảm bảo không rò điện. Sau đó cấp nguồn và quan sát hoạt động của thiết bị 3 pha, nếu điện áp và dòng điện ổn định là đạt.
Tư vấn miễn phí với đội kỹ thuật từ VIMEX
Lưu ý quan trọng khi nối dây điện bị đứt
Trước khi thực hiện đấu nối, bạn cần nắm rõ các nguyên tắc kỹ thuật để tránh chập cháy, rò điện hoặc sụt áp.
Chọn đúng loại dây và tiết diện phù hợp
Mỗi hệ thống điện 3 pha có công suất khác nhau, vì vậy dây điện cần có tiết diện tương ứng.
- Dây tiết diện lớn: phù hợp với tải công nghiệp, động cơ công suất cao.
- Dây tiết diện nhỏ: dùng cho thiết bị tiêu thụ điện nhẹ.
Sử dụng dây đúng chuẩn giúp dòng điện ổn định và hạn chế tình trạng quá tải, cháy dây.

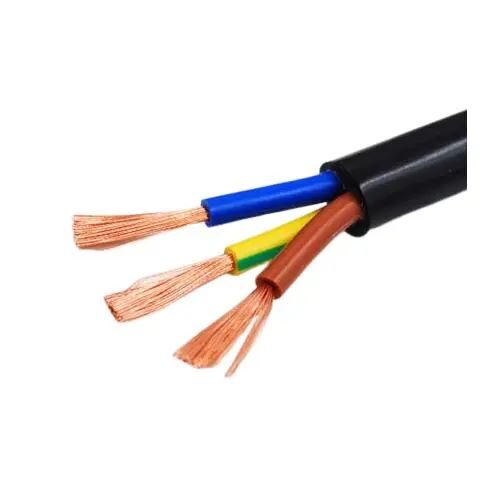

Dây điện 3 pha
Đảm bảo mối nối chắc chắn, không lỏng lẻo
Khi nối dây điện 3 pha bị đứt, cần đảm bảo điểm nối thật chặt, không bị hở.
Các kỹ thuật phổ biến gồm: nối chấn, nối xoắn hoặc bấm đầu cos. Mối nối chắc giúp giảm điện trở tiếp xúc và ngăn chặn nguy cơ chập điện trong quá trình sử dụng.
Làm sạch lõi dây trước khi nối
Lõi dây phải sạch, không dính dầu, bụi bẩn hay oxy hóa. Việc vệ sinh lõi dây giúp dòng điện truyền dẫn ổn định, hạn chế hiện tượng đánh lửa hoặc sinh nhiệt tại mối nối.
Sử dụng dây có lớp cách điện tốt
Khi nối dây điện bị đứt, đặc biệt là dây điện 3 pha, bạn nên chọn loại dây có vỏ cách điện chất lượng cao. Lớp cách điện tốt sẽ giúp ngăn rò điện, đảm bảo an toàn cho người thao tác và hệ thống.
Các kiểu mối nối dây điện 3 pha bị đứt phổ biến hiện nay
Tùy theo mục đích sử dụng và vị trí nối dây, có thể chọn một trong các phương pháp sau:
✔ Mối nối có dùng phụ kiện
Sử dụng đầu nối hoặc ống nối dây chuyên dụng giúp mối nối an toàn, gọn gàng, phù hợp với hệ thống điện công nghiệp hoặc trong tủ điện.
✔ Mối nối bằng keo dán dẫn điện
Loại keo chuyên dụng giúp gắn chặt hai đầu dây và cách điện hiệu quả. Cách này phù hợp khi cần xử lý nhanh tại hiện trường, tuy nhiên nên dùng thêm băng keo điện để tăng độ an toàn.
✔ Mối nối bằng kẹp hoặc ốc siết dây
Phương pháp này cho độ bền cao, dễ thực hiện và thường dùng trong hệ thống điện có rung động hoặc tải nặng. Các kẹp nối bằng đồng hoặc thép mạ giúp truyền điện tốt và chống oxi hóa.
✔ Mối nối bằng khớp nối
Khớp nối điện giúp bảo vệ đầu dây khỏi tác động cơ học, thích hợp cho dây cáp ngoài trời hoặc dây dẫn trong hệ thống điện 3 pha công nghiệp.
✔ Mối nối dây điện thẳng (xoắn nối truyền thống)
Đặt hai lõi dây song song, uốn vuông góc rồi xoắn chặt hai đầu lại. Dùng kìm kẹp chặt và quấn băng keo cách điện nhiều lớp để tránh rò điện. Đây là cách nối dây đơn giản nhưng vẫn hiệu quả nếu thực hiện đúng kỹ thuật.

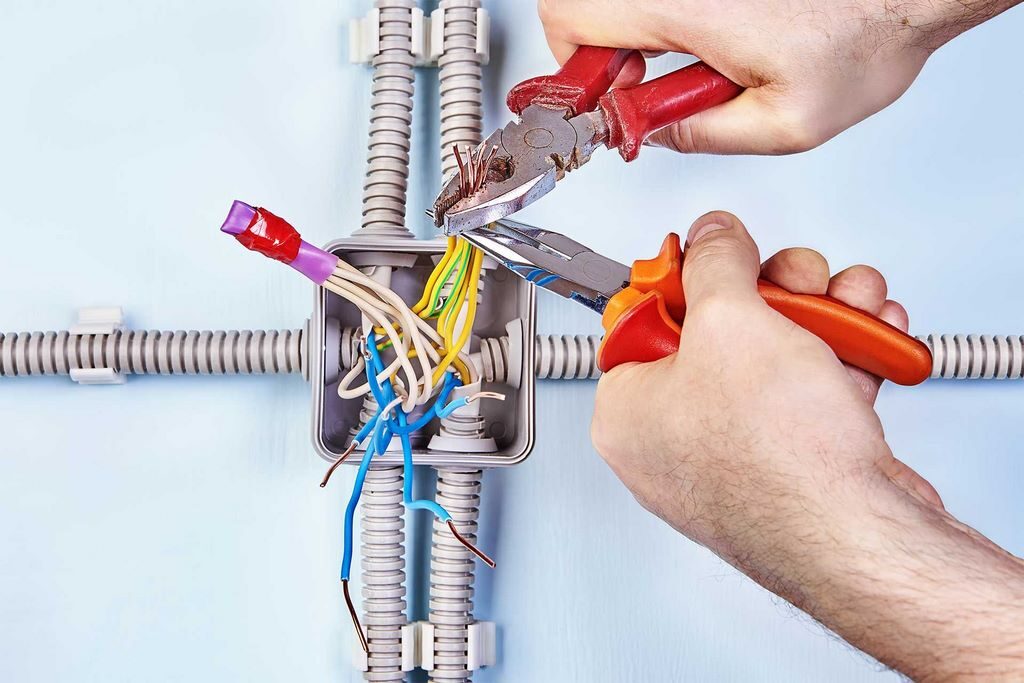

Nối dây điện 3 pha bị đứt
Cáp điện 3 pha là gì?
Cáp điện 3 pha là loại dây dẫn chuyên dùng trong hệ thống điện công nghiệp, nơi có nhu cầu truyền tải điện năng lớn đến các thiết bị công suất cao như máy bơm, động cơ, máy nén khí, máy sản xuất, tủ điện, v.v.
Hệ thống điện 3 pha bao gồm ba dây pha (L1, L2, L3) và một dây trung tính (N), thường được đấu theo hai dạng chính là hình sao (Y) hoặc hình tam giác (Δ).
Nhờ khả năng truyền tải dòng điện ổn định, tổn hao thấp và công suất lớn, cáp điện 3 pha là lựa chọn hàng đầu trong nhà máy, khu công nghiệp, và các hệ thống điện công suất lớn.
 |
 |

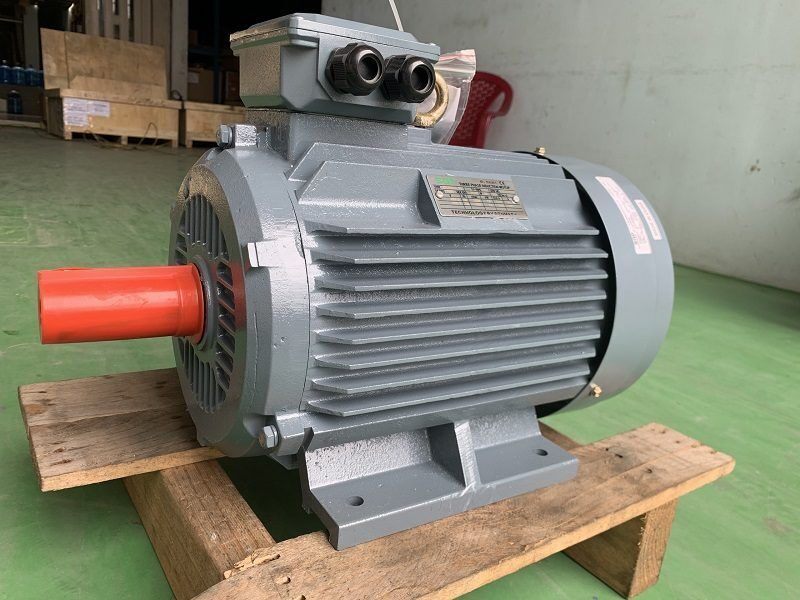

Motor Điện 3 Pha sẵn hàng chính hãng
Cấu tạo của cáp điện 3 pha
Một sợi cáp điện 3 pha tiêu chuẩn thường được cấu tạo từ ba lớp chính, mỗi lớp có chức năng bảo vệ và đảm bảo an toàn khi truyền điện:
Lõi dẫn điện
- Là phần trung tâm, có nhiệm vụ truyền tải dòng điện.
- Thường làm từ đồng hoặc nhôm, trong đó đồng được sử dụng phổ biến hơn vì khả năng dẫn điện cao, ít bị oxy hóa và bền theo thời gian.
- Lõi có thể là sợi đơn (solid core) hoặc nhiều sợi xoắn (stranded core) tùy theo nhu cầu linh hoạt của công trình.
Lớp cách điện
- Bao bọc quanh lõi dẫn điện, giúp ngăn rò rỉ dòng điện và đảm bảo an toàn khi sử dụng.
- Thường làm từ nhựa PVC cao cấp, có khả năng chịu nhiệt, chống cháy, chống ẩm và chịu hóa chất nhẹ.
- Một số loại cao cấp hơn sử dụng XLPE (cross-linked polyethylene) giúp tăng khả năng chịu nhiệt lên đến 90°C – 120°C.
Lớp bảo vệ ngoài
- Là lớp ngoài cùng, giúp chống lại tác động cơ học, tia UV, độ ẩm, dầu mỡ, hóa chất.
- Chất liệu phổ biến là nhựa PVC dày hoặc cao su tổng hợp, đảm bảo tuổi thọ cao và tính an toàn điện tuyệt đối.
👉 Nhờ cấu tạo nhiều lớp chắc chắn, cáp điện 3 pha có thể vận hành ổn định trong môi trường công nghiệp khắc nghiệt, chịu tải lớn mà vẫn đảm bảo hiệu suất và độ bền lâu dài.

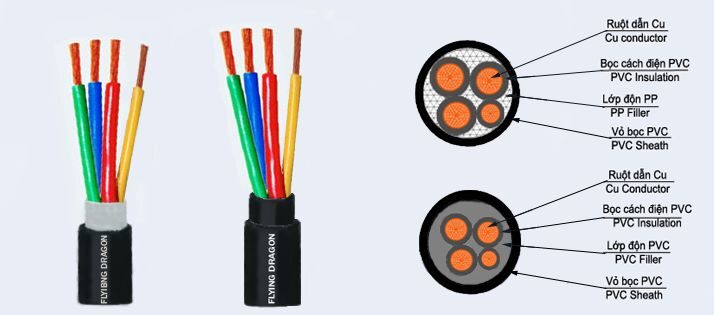

Hình minh hoạ cấu tạo của cáp điện 3 pha
Lưu ý khi nối dây điện 3 pha
- Tuyệt đối không nối khi còn điện để tránh giật điện nguy hiểm.
- Không dùng băng keo thường thay cho băng keo cách điện.
- Đảm bảo màu dây pha đúng chuẩn (L1 – vàng, L2 – xanh, L3 – đỏ, N – đen hoặc xanh nhạt).
- Nếu dây bị đứt nhiều điểm hoặc cháy lõi, nên thay toàn bộ đoạn dây.
- Với hệ thống công nghiệp lớn, nên nhờ kỹ thuật viên điện chuyên nghiệp xử lý.
Hiểu đúng cách nối dây điện 3 pha bị đứt giúp bạn chủ động khắc phục sự cố nhanh chóng, giảm thiểu gián đoạn sản xuất và bảo đảm an toàn điện. Tuy nhiên, trong các hệ thống công nghiệp công suất cao, hãy ưu tiên thi công bởi thợ điện có chuyên môn để đảm bảo tiêu chuẩn kỹ thuật và độ bền lâu dài.
